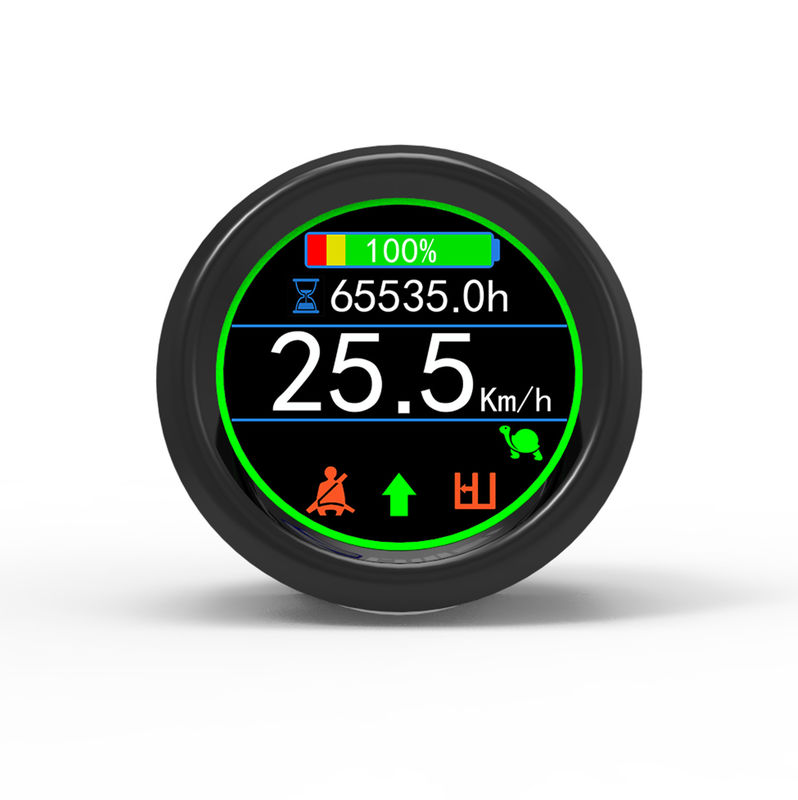

MDI CAN Strumento BDI Meter Display da 1,3 pollici YB13SC Versione aggiornata
YB13SC versione aggiornata dello strumento MDI CAN 1.3 pollici Visualizza la velocità corrente del veicolo, in Km/h.
Descrizione del prodotto:
YB13S è una versione aggiornata dello strumento MDI CAN, che è compatibile con gli strumenti della serie DALA MDI CAN e può essere personalizzato con hardware e software in base alle esigenze dei clienti.
Questo strumento per il veicolo della serie è basato sulla comunicazione CAN, visualizza la velocità del veicolo, la potenza, il contatore orario, la modalità di velocità, il codice di guasto e altre informazioni comunicando con il veicolo,e ha i vantaggi di una comunicazione tempestiva, visualizzazione in tempo reale e visualizzazione elevata.
Il contatore è collegato al controller tramite un semplice cablaggio, senza la necessità di collegare la batteria.Una connessione così semplice riduce sia il costo del cablaggio che il tempo di installazione.
Descrizione dell'interfaccia CAN
YB13S ha un'interfaccia di bus CAN unidirezionale che gli consente di lavorare con altri dispositivi elettrici nella stessa rete di bus CAN e di scambiare informazioni con altri dispositivi elettrici tramite il bus CAN.
Lo strumento è dotato di una resistenza di terminazione, vale a dire una resistenza di 120Ω tra CANH e CANL (A5 e A6 sono cortocircuiti).Pertanto lo strumento può essere utilizzato come modulo terminale in una rete CAN.
Nota: se YB13S non riceve il messaggio CAN per un certo periodo di tempo, visualizzerà il difetto "NO CAN MASSAGE", e quando viene ricevuto nuovamente il messaggio CAN, il difetto scomparirà.
In generale
Il design dell'outlook è bello ed elegante, con istruzioni di utilizzo uniche e accattivanti e icone di allarme.L'illuminazione di avvertimento LED sull'anello esterno anteriore invia al conducente un chiaro segnale dello stato del veicoloIl codice di guasto indica le fonti dei guasti (trazione, pompa, sterzo), analizza le cause dei guasti e risolve i problemi in modo tempestivo ed efficiente;L'interazione uomo-computer ad alta efficienza può essere raggiunta fornendo al conducente informazioni visive, compresa la velocità corrente., orometro, BDI, modalità di funzionamento e altri.
Istruzioni di interfaccia
| icone |
Descrizioni |
| BDI |
Visualizza la carica della batteria rimanente, quando la batteria è scarica, la barra di icone BDI è di colore rosso. |
| Codice di errore |
Visualizza il codice di guasto del nodo di guasto corrente (controller), quando si verificano più guasti, i codici di guasto vengono visualizzati ciclicamente con un intervallo di 1s. |
| Modalità di prestazione |
L'icona della tartaruga indica la modalità a bassa velocità. |
| Modalità di servizio |
Quando viene rilevato un guasto del sistema, appare l'icona di servizio insieme al codice di guasto e la luce di allarme LED è rossa. |
| Metro orario |
Le cifre indicano il tempo di accensione cumulato del veicolo corrente, in h. |
| Luce di allarme |
La luce di allarme è verde in condizioni normali, diventerà rossa quando viene rilevato un guasto del sistema. |
| Misuratore di velocità |
Indica la velocità corrente del veicolo, in km/h. |
